介绍

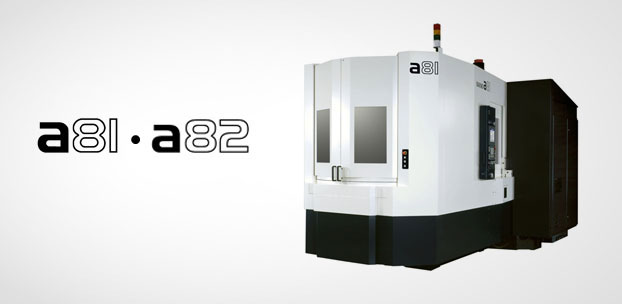

最适合铸件，铝合金等汽车、工程机械、农用机械的大批量加工的卧式加工中心。
特征
结构

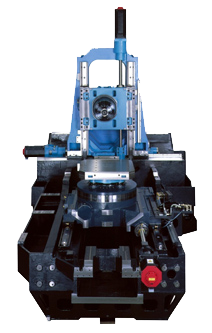

三点支承系统
由于采用了三点支承系统，能够迅速地安装机床，当 工厂布局变更时，能够非常方便地移动机床的位置。 另外，也无需进行水平调整维护。
滚珠丝杠冷却
长时间高速移动会使丝杠发热，从而影响到精度和加工能力。为了控制这种发热，采用丝杠中空油冷、保证丝杠与床身等温。
主轴加速到最高转速10,000 min-1仅需2.4秒。而且能以2,500 min-1的速度 刚性攻丝，大大缩短了大型零件的加工时间。
|

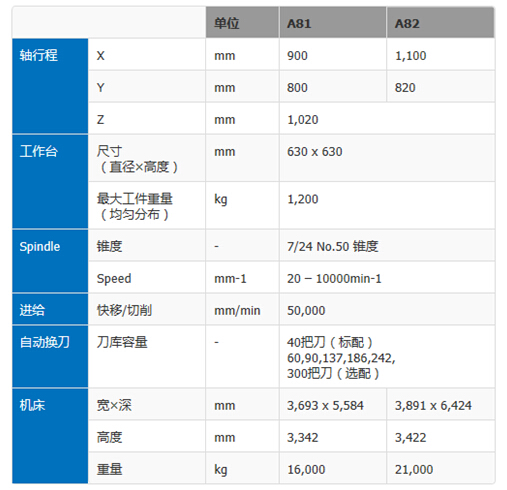

主轴转速范围
|
|
20 – 10,000 min-1
|
|
主轴驱动马达（标配）
|
|
30/25 kW
(15 min/cont.)
|
|
主轴内径/外径直径
|
|
110/170 mm
|
|
主轴启动时间
|
|
3.8 sec(10,000 min-1)
1.4 sec(5,000 min-1)
|
|
主轴扭矩特性
|
|
488/304 N-m (25% ED/cont.)
|
运动控制

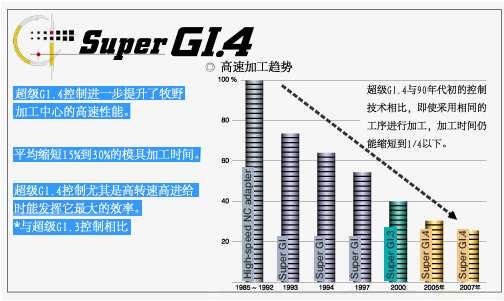

超级GI.4控制进一步提升了牧野加工中心的高速性能。
平均缩短15%到30%的模具加工时间。
超级GI.4控制尤其是高转速高进给时，能发挥它最大的效率。
*与超级GI.3控制相比
专家5控制器
采用Windows界面和触摸屏操作，大大提高了操作性。
同时，标配了能够集中管理各种不同数据的「数据管理中心功能」，并强化了网络功能，可以像使用个人电脑一样简单的传输文件和编辑程序。

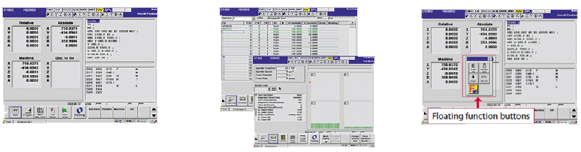

便捷的主菜单屏幕和NC程序屏幕 各种类型刀具的集中管理 触摸屏操作
切屑管理
快速排屑

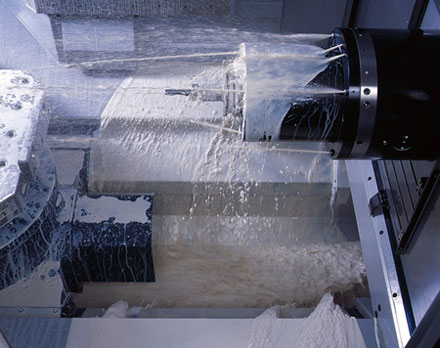

高速加工的高生产率所带来的切屑量是惊人的。为了确保切屑可靠去除，加工室里的挡板几乎呈垂直的构造，切屑与主轴头部和顶部喷出的冷却液一起流入工作台正下方宽敞的中心切屑槽内，将与冷却液一起被冲刷到机身外部。附带过滤功能的提升排屑器，能确保始终供应清洁的冷却液。
通过主轴头部8个喷嘴冷却液系统，顶部喷淋冷却液系统，中心切屑槽和床身冷却系统及提升排屑器这些标准配置，提高了连续加工的稳定性及表面质量。
|
