■特点：

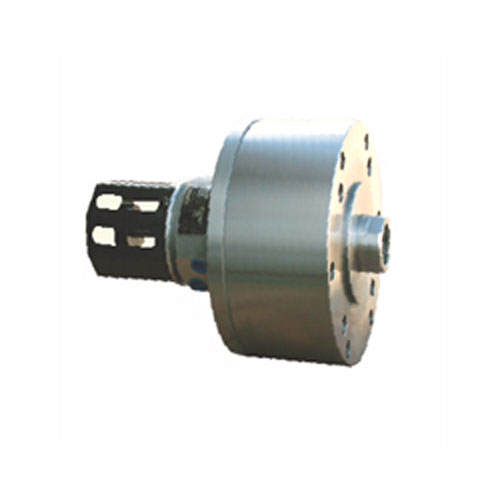

☆不通孔高速回转油缸。油缸采用优质铝合金材料，体积小，重量轻，转速高，密封性好。
☆配有行程控制装置。
☆安装形式：既可以从后面安装，也可以从前面安装。
☆是数控车床理想动力源。
■Specificity:
☆The cylinders are no through-hole high-speed rotating hydraulic cylinders ,which made of high quality aluminium alloy,small volume, light weitht,high speed and good sealing reliability etc.
☆Equipped with stroke control device.
☆Mounting type:mounting from back as well as the front.
☆It is the ideal power source for the CNC lathes.

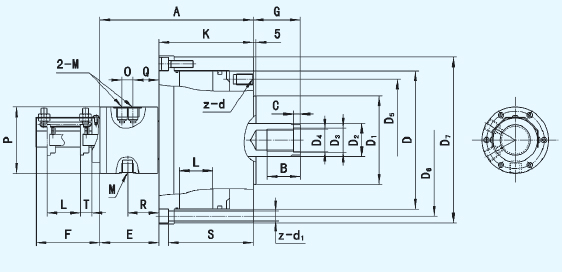

■尺寸参数 Dimension Parameters

规格 Size	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇	A	B	C	E	F	G		K	M	O	P	Q	R	S	T	z-d	z-d₁
规格 Size	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇	A	B	C	E	F	max	max	K	M	O	P	Q	R	S	T	z-d	z-d₁
P24150(DB)	150	95	45	31	M30	145	170	192	214	55	10	87	86	70	30	127	G3/8″	11	80	37	42	114	21	4-M16	6-Φ 13.5
P24175(DB)	175	125	50	37	M36	170	195	217	219	55	10	87	86	70	25	132	G3/8″	11	80	37	42	119	21	6-M16	6-Φ 13.5
P24200(DB)	200	125	60	44	M42×3	170	225	250	259	60	12	107	115	80	30	152	G1/2″	20	120	47	57	135	21	6-M16	6-Φ 17.5
P24250(DB)	250	160	60	44	M42×3	220	275	300	277	60	12	107	115	85	25	170	G1/2″	20	120	47	57	153	21	6-M20	6-Φ 17.5

■性能参数 Characteristic Parameters

规格 Size	活塞有效面积㎝² Piston effective area	活塞行程Lmax Piston stroke	最大使用压力Mpa Max. acting pressure	极限转速r/min Max. speed	最大推拉力kN (使用压力4.0MPa) Max. draw pull	净重Kg Net WT
P24150(DB)	157	40	7.0	6000	62	20
P24175(DB)	212	45	7.0	5000	84	24
P24200(DB)	280	50	7.0	4000	112	45
P24250(DB)	457	60	5.0	2000	180	88
