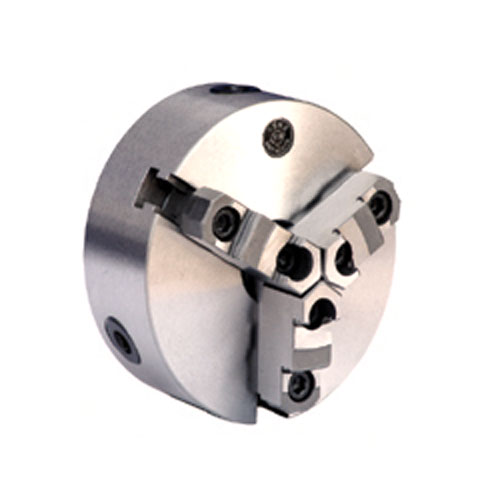

■特点：
☆短圆柱连接形式。
☆K11型卡盘配带整体爪（正卡爪和反卡爪各一副）。
☆K11A、K11C和K11D、K11E型卡盘卡爪为分离爪形式，可调整为正卡爪或反卡爪使用。
☆K11A型和K11D、K11E型卡盘卡爪符合ISO3442标准。
☆K11C型卡盘卡爪为传统结构的分离爪。
☆可提供各种形式的软卡爪。
☆按用户需求，可提供前穿螺钉安装方式卡盘。

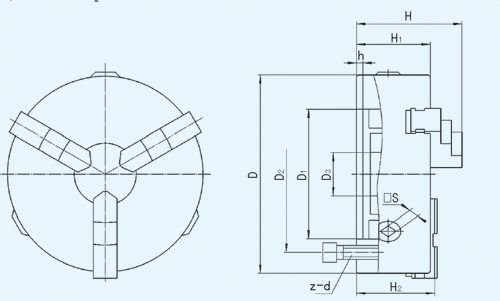

■尺寸、性能参数

规格D Size	D₁	D₂	D₃	H	H₁	H₂	h	S	z-d	最大输入扭矩Nm Max.input torque	极限转速r/min Max.speed	净重kg Net WT.
80	55	66	16	66	50	—	3.5	8	3-M6	40	4000	1.9
100	72	84	22	74.5	55	—	3.5	8	3-M8	60	3500	3.2
125	95	108	30	84	58	—	4	10	3-M8	100	3000	5
130	100	115	30	86	60	—	3.5	10	3-M8	100	3000	5.6
160	130	142	40	95	65	—	5	10	3-M8	160	2500	8.8
160A	130	142	40	109	65	71	5	10	3-M8	160	2500	8.3
165	130	145	40	96.5	66.5	—	4.5	12	3-M8	160	2500	9.5
190	155	172	55	105	75	—	5	12	3-M10	250	2000	13.8
200	165	180	65	109	75	—	5	12	3-M10	250	2000	15.5
200C	165	180	65	122	75	78	5	12	3-M10	250	2000	14.1
200A	165	180	65	122	75	80	5	12	3-M10	250	2000	14.1
240	195	215	70	120	80	—	8	12	3-M12	320	1600	24
240C	195	215	70	130	80	84	8	12	3-M12	320	1600	20
250	206	226	80	120	80	—	5	12	3-M12	320	1600	25.7
250C	206	226	80	130	80	84	5	12	3-M12	320	1600	23
250A	206	226	80	136	80	86	5	12	3-M12	320	1600	23
315	260	285	100	147	90	—	6	14	3-M16	400	1200	47
315A	260	285	100	153	90	95	6	14	3-M16	400	1200	41
320	270	290	100	152.5	95	—	11	13	3-M16	400	1200	47.5
320C	270	290	100	153.5	95	101.5	11	13	3-M16	400	1200	42
325	272	296	100	153.5	96	—	12	13	3-M16	400	1200	49
325C	272	296	100	154.5	96	102.5	12	13	3-M16	400	1200	44
325A	272	296	100	169.5	96	105.5	12	13	3-M16	400	1200	46
380	325	350	135	155.7	98	—	6	14	3-M16	500	1000	65
380C	325	350	135	156.5	98	104.5	6	14	3-M16	500	1000	60
380A	325	350	135	171.5	98	107.5	6	14	3-M16	500	1000	62
400	340	368	138	158	100	-	6	17	3-M16	500	1000	74
400D	340	368	138	172	100	108	6	17	3-M16	500	1000	71
500	440	465	210	184	115	-	6	17	6-M16	630	800	124
500D	440	465	210	202	115	126	6	17	6-M16	630	800	117.6
500A	440	465	210	202	115	126	6	17	6-M16	630	800	119
630	560	595	270	214	133.5	-	7	19	6-M16	800	600	217
630D	560	595	270	218	133.5	142	7	19	6-M16	800	600	208
630E	560	595	270	220.5	133.5	142	7	19	6-M16	800	600	215
800D	710	760	385	250	161	170	8.5	21	6-M20	1000	500	250
800E	710	760	385	250	161	170	8.5	21	6-M20	1000	500	256
1000E	905	950	460	310	198	216	9	24	6-M24	1200	400	745.6
1250E	1060	1150	550	341	228	237	11	24	6-M30	1300	320	-
