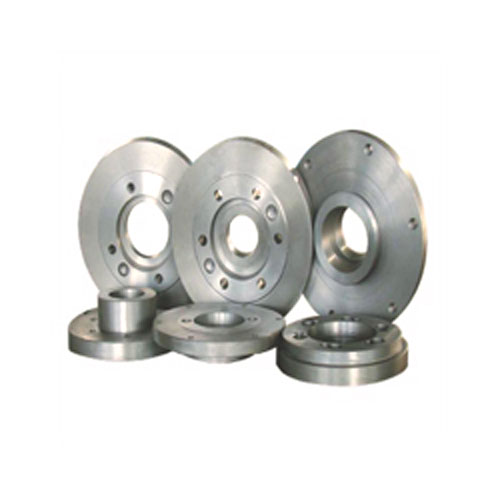

产品：FL
产品特性:
■特点：
☆用于卡盘（短圆柱连接形式）与机床主轴的连接。
☆与机床主轴连接形式有：
1、短锥型：包括A型（A1、A2）、C型、D型（连接参数符合GB/T5900.1- GB/T5900.3(ISO702)标准）。
2、长锥型：包括L00、L1、L2、L3。
3、螺纹型。

■Specificity:
☆Available for chucks (short cylindrical center mounting)mounted with the machine spindle noses.
☆The mounting types are as follows:
  1、The short taper type includes A（A1、A2）、C and D(The mounting parameters conform to GB/T5900.1- GB/T5900.3(ISO702)standards)).
  2、The long taper type includes L00、L1、L2、L3。
  3、The thread type.

产品详情

■短锥型  Short taper type

规格D Size	主轴头号 NO.	A型 Type A	C型、D型 Type C, Type D
160	3	—	●
160	4	●	●
160	5	●	●
200	4	—	●
200	5	●	●
200	6	●	●
250	5	—	●
250	6	●	●
250	8	●	●
315(325)	6	●	●
315(325)	8	●	●
315(325)	11	—	●
380	6	—	●
380	8	●	●
380	11	●	●
500	8	●	●
500	11	●	●
500	15	—	●
630	11	●	●
630	15	●	●

■A型(A1、A2)  Type A(A1、A2)

主轴头号 No.	3	4	5	6	8	11	15
D1	53.975	63.513	82.563	106.375	139.719	196.869	285.775
D2	70.6	82.6	104.8	133.4	171.4	235	330.2
D3	92	108	133	165	210	280	380
D4	—	—	61.9	82.6	111.1	165.1	247.6
d	M10	M10	M10	M12	M16	M20	M24

■C型  Type C

主轴头号 No.	3	4	5	6	8	11	15
D1	53.975	63.513	82.563	106.375	139.719	196.869	285.775
D2	75	85	104.8	133.4	171.4	235	330.2
D3	102	112	135	170	220	290	400

产品备注

■D型  Type D

主轴头号 No.	3	4	5	6	8	11	15
D1	53.975	63.513	82.563	106.375	139.719	196.869	285.775
D2	70.6	82.6	104.8	133.4	171.4	235	330.2
D3	92	117	146	181	225	298	403

根据用户需求，可作相应规格的钢制法兰盘。
Note: As requested ,the steel body adapter plate can be provided.

■4°锥型



■长锥型  Long taper type

规格D Size.	L00	L0	L1	L2	L3
160	●	●	—	—	—
200	●	●	●	—	—
250	●	●	●	●	—
315(325)	—	●	●	●	—
380	—	—	●	●	—
500	—	—	—	●	●
630	—	—	—	—	●

规格D Size.	L00	L0	L1	L2	L3
K	54	63.5	76.2	89	102
D1	69.85	82.55	104.78	133.35	165.11
D2（UNS）	3 3/4″-6	4 1/2″-6	6″-6	7 3/4″-5	10 3/8″-4
D3	56	66	84.5	109	137
H	14	15	16	22	24

■螺纹型  Thread type

规格D Size.	D1	D2	D3	K	L
125	1″-10UNS	25.781	55	12.7	39
125	1 1/2″-10UNS	38.481	68	12.7	39
160	1 1/2″-10UNS	38.481	68	15.9	39
160	2 1/4″-10UNS	57.404	81	12.7	45.5
200	1 1/2″-10UNS	38.481	68	15.9	39
200	2 1/4″-10UNS	57.404	81	19	45.5
200	2 3/8″-10UNS	60.579	110	15.9	52
250	2 1/4″-10UNS	57.404	81	19	45.5
325	2 3/8″-10UNS	60.579	110	19	52
325	2 3/8″-10UNS	70.104	110	19	52
